Funktionsprototyp im 3D-Druck – Bauteile real testen, bevor die Serie kommt

Ein Designmodell überzeugt im Besprechungsraum. Ein Funktionsprototyp muss mehr können: Er wird eingebaut, belastet, bewegt – und soll dabei zeigen, ob das Bauteil später in der Serie wirklich hält. Genau diesen Schritt – vom ersten realen Test bis zur Serienentscheidung – setzen wir bei 3DBen mit 3D-Druck um. Schnell, präzise und ohne teure Werkzeugkosten.

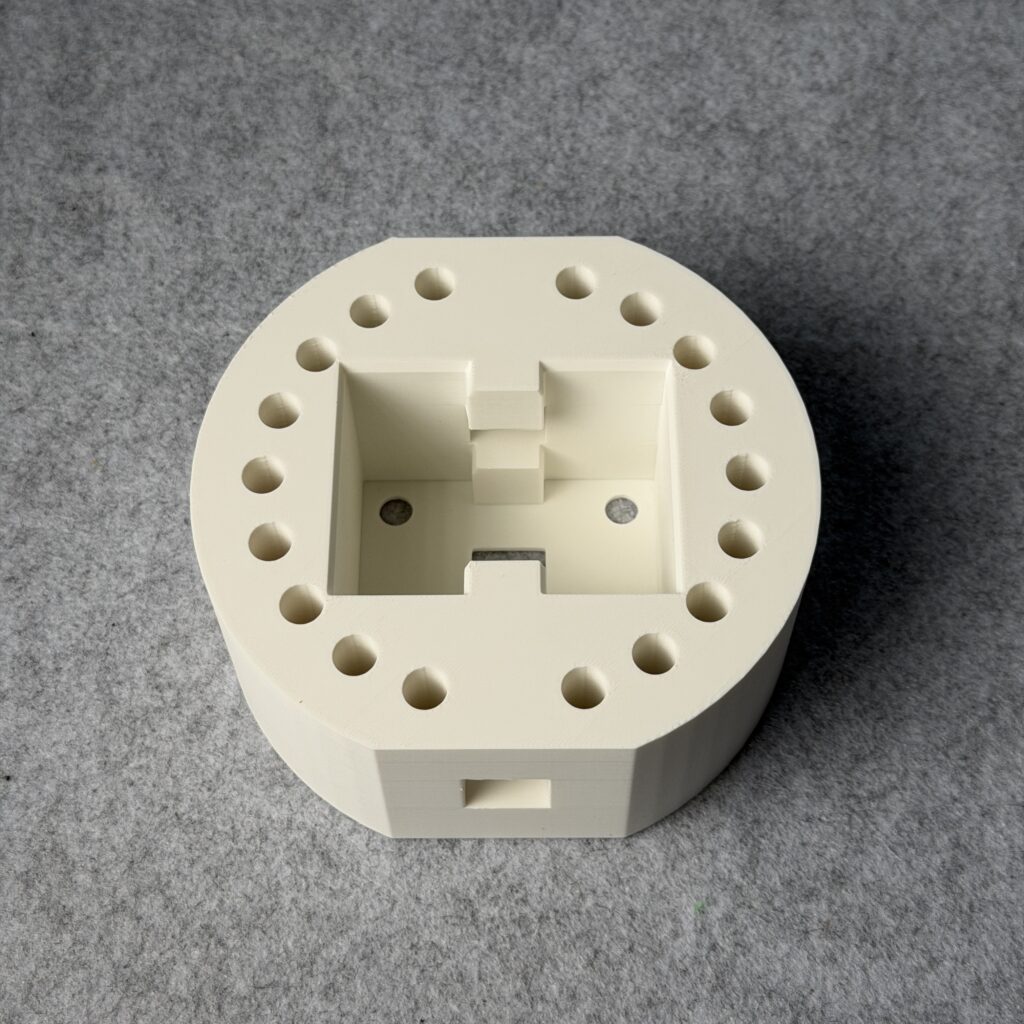

Was ist ein Funktionsprototyp?

Ein Funktionsprototyp ist ein Bauteil, das mechanische Eigenschaften real abbildet: Es trägt Lasten, überträgt Bewegungen, dichtet ab oder rastet ein – so wie das spätere Serienteil. Der Unterschied zum reinen Anschauungsmodell: Es geht nicht um die Optik, sondern um die Funktion unter realen Bedingungen.

Das bedeutet in der Praxis: Passung in der Baugruppe prüfen, Snap-Fits auf Haltekraft testen, Temperaturverhalten einschätzen oder bewegliche Gelenke auf Dauerbetrieb auslegen – alles noch vor dem Serienwerkzeug.

Wann lohnt sich ein Funktionsprototyp im 3D-Druck?

3D-Druck ist dann die richtige Wahl für einen Funktionsprototypen, wenn Geschwindigkeit und Flexibilität zählen – und eine teure Werkzeugform noch nicht gerechtfertigt ist. Typische Auslöser aus unseren Projekten:

• Bewegliche Bauteile: Ein Pharmaunternehmen benötigte ein Gelenksystem für ein Handgerät. Statt direkt in Spritzguss zu investieren, haben wir drei Geometrie-Varianten in PA6-CF gedruckt und auf Dauerbetrieb getestet – eine davon hat überzeugt und ging 1:1 in die Kleinserie.
• Snap-Fits und Rastverbindungen: Clip-Verbindungen an Gehäuseteilen müssen eine definierte Haltekraft haben – zu fest bricht, zu locker sitzt nicht. Im 3D-Druck lassen sich Wandstärke und Geometrie in Stunden anpassen und direkt nachmessen.
• Passung in der Baugruppe: Ein Industriekunde hat sein neues Gehäuseteil gemeinsam mit dem bestehenden Maschinenteil bei uns eingebaut und geprüft – erst dann war klar, dass eine Toleranzanpassung nötig war. Gefunden am Prototypen, nicht am fertigen Spritzgussteil.
• Funktionsnachweis vor Investition: Wer einem Käufer oder internen Stakeholder zeigen muss, dass ein Konzept funktioniert, braucht ein echtes Teil in der Hand – kein CAD-Rendering.

Material & Verfahren: Was einen Funktionsprototyp belastbar macht

Die Materialwahl entscheidet, ob ein Funktionsprototyp den Test besteht oder nicht. Nicht jedes Filament eignet sich für jede Anforderung – hier ein Überblick aus der Praxis:

• PETG: Schlagzäh, chemikalienbeständig, leicht flexibel. Gut für Gehäuseteile, Halterungen und Baugruppen mit moderater Belastung. Hält Dauerbetrieb bei bis zu ~75°C.
• ASA: UV-stabil und witterungsbeständig. Ideal für Prototypen, die außen eingesetzt werden oder in Umgebungen mit wechselnden Temperaturen.
• PA6-CF (Kohlefaser-Nylon): Steif, leicht, hitzebeständig bis ~ 130°C. Erster Griff bei mechanisch hochbeanspruchten Teilen – Zahnrädern, Lagern, Strukturbauteilen. Unser meistgenutztes Material für echte Funktionsprototypen.
• TPU (Shore 60A-95A): Elastisch, abriebfest. Für Dichtungen, Dämpfer, Griffe oder Teile, die Verformung aushalten müssen, ohne zu brechen.
• SLA-Resin: Sehr hohe Detailauflösung, glatte Oberflächen. Geeignet für Passteile mit engen Toleranzen oder optische Funktionsprüfungen – aber weniger geeignet für mechanische Dauerlast.

FDM und SLA (Resin) haben unterschiedliche Stärken. Welches Verfahren für Ihren Funktionsprototypen passt, erklären wir im Detail im Artikel FDM vs. SLA – Welches Verfahren passt zu Ihrem Projekt?

Was sich am Funktionsprototyp testen lässt – und wo die Grenzen liegen

Ein Funktionsprototyp aus dem 3D-Druck bildet das spätere Serienteil sehr realistisch ab – aber nicht in jedem Punkt identisch. Es lohnt sich zu wissen, was Sie zuverlässig prüfen können und wo Sie die Ergebnisse mit etwas Erfahrung einordnen sollten.

Zuverlässig testbar sind Passung und Toleranzen in der Baugruppe, Montierbarkeit, die Haltekraft von Snap-Fits, Bewegungsabläufe an Gelenken sowie Funktion und Ergonomie. Hier liefert der gedruckte Prototyp Ergebnisse, die sich direkt auf die Serie übertragen lassen.

Mit Augenmaß zu bewerten ist die absolute Festigkeit. FDM-Teile sind anisotrop – sie tragen Lasten entlang der Schichten anders als quer dazu. Ein Prototyp kann in der einen Richtung belastbarer sein als das spätere Spritzgussteil, in der Z-Richtung zwischen den Schichten dagegen schwächer. Wer das bei der Druckausrichtung berücksichtigt, holt aussagekräftige Werte heraus – wir richten Funktionsprototypen genau danach aus.

Bei Oberfläche und engsten Toleranzen entscheidet das Verfahren: FDM erreicht praxistaugliche Genauigkeiten, für besonders enge Passungen oder glatte Sichtflächen ist SLA die bessere Wahl. Auch das klären wir vor dem Druck – damit der Prototyp genau die Frage beantwortet, die Sie wirklich klären müssen.

Vom Funktionsprototyp zur Kleinserie

Der Übergang vom Funktionsprototyp zur Kleinserie ist bei 3DBen fließend: Sobald der Funktionsprototyp validiert ist – Passung stimmt, Belastung hält, Funktion bestätigt – wird genau dieses Teil zur Vorlage für die erste Serie. Das ist besonders dann wirtschaftlich sinnvoll, wenn Stückzahlen unter 500 liegen und Spritzguss-Werkzeugkosten (typisch 5.000-30.000€) nicht gerechtfertigt sind. Mehr dazu auf unserer Kleinserie-Seite.
